MINIRAIL

MINIRAIL představuje nejnovější generaci miniaturních vedení pro náročné aplikace. Miniaturní vedení MINIRAIL se vyznačuje vysokou přesností, extrémní robustností, hladkým chodem a spolehlivostí, proto najdou uplatnění v těch nejnáročnějších aplikacích.

Návrh recirkulační jednotky a oblast vstupu kuliček vozíku včetně volby materiálů a povrchových úprav garantuje nízké pulzace a tudíž hladký chod vozíku po kolejnici.







Dynamická únosnost C :

Hodnoty únosnosti valivých vedení jsou založeny na zásadách, které určuje ISO pro výpočet valivých ložisek (DIN ISO 281). Dynamická únosnost je zatížení, které při normální provozní životnosti odpovídá ujeté vzdálenosti 100 000m (100km). To za předpokladu, že velikost zatížení a jeho směru se nemění a směřuje svisle na ložiskovou jednotku.

Ostatní dodavatelé často určují únosnost jejich vedení pro ujetou vzdálenost 50 000 m (50km). Tyto hodnoty jsou podle standardu JIS a jsou větší než hodnoty podle DIN ISO

Pro přepočet únosnosti lze použít tento vzoreček: C50 = 1,26 · C100

Hlavní výhody

  • Dvě třídy přesnosti a dvě třídy předpětí
  • Vysoká stabilita až do rychlosti 5m/s a zrychlení 300m/ s ² (30 g)
  • Celozakalené vozíky a lišty z korozi odolné oceli
  • Výměnné vozíky
  • Přímé mazání vozíků z každé strany
  • Kolejnice až do 1000 mm
  • Malé riziko kontaminace vzhledem k malé vzdálenosti mezi vozíkem a kolejnicí
  • Vysoká únosnost
  • Nízké pulzace při pohybu
  • Nízká citlivost na rázy
  • Vakuově kompatibilní až do 10-7 mbar
  • LUBE-S dlouhodobé mazání, vhodné i pro krátké zdvihy
  • Alternativní varianty stěrače (např. nízké tření, s vůlí,..)

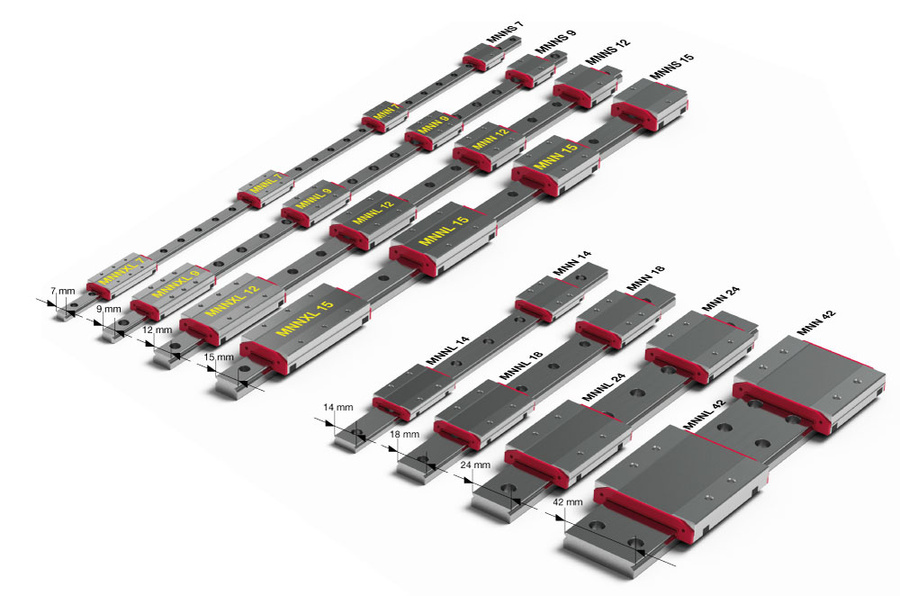

Přehled vozíků

MINIRAIL - standartní šířka

  šířka vedení [mm]
vozík krátký MNNS 7 MNNS 9 MNNS 12 MNNS 15
vozík standard MNN 7 MNN 9 MNN 12 MNN 15
vozík dlouhý MNNL 7 MNNL 9 MNNL 12 MNNL 15
vozík extra dlouhý MNNXL 7 MNNXL 9 MNNXL 12 MNNXL 15

MINIRAIL - široká varianta

  šířka vedení [mm]
široký MNN 14 MNN 18 MNN 24 MNN 42
široký dlouhý MNNL 14 MNNL 18 MNNL 24 MNNL 42

Přehled kolejnic

MINIRAIL - standartní šířka

  šířka vedení [mm]
označení kolejnice MN 7 MN 9 MN 12 MN 15

MINIRAIL - široká varianta

  šířka vedení [mm]
označení kolejnice MN 14 MN 18 MN 24 MN 42

Katalogy

Minirail katalog
