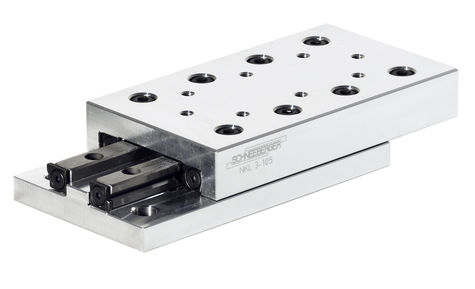

Stolek NKL

Typ NKL tvoří stejně velké horní a dolní části a lineární ložisko R. Všechny stolky jsou osazeny válečkovou klecí AC a koncovkami GB a lze je montovat svisle nebo vodorovně. Spodní část obsahuje standardizované připojovací otvory. Plochy protilehlé ke stavěcím šroubům v horní a spodní části mohou být použity pro montážní účely. Zdvih standardních modelů je omezen dvěma šrouby v horní části a jedním šroubem v horní části. Tyto šrouby snesou jen malé síly nebo nárazy ve směru pohybu a neměly by být používané jako dorazy. Se systémem FORMULA-S nejsou tyto šrouby nezbytné vzhledem k přítomnosti podpory vedení klece.

Hlavní vlastnosti

  • Jednoosý model
  • Lehké provedení, komponenty z hliníku
  • S válečkovou klecí
  • 4 velikosti
  • Délky 25-410 mm
  • Pojezd 10-280 mm


Zvláštní typy

  • S kuličkovou klecí EE (-EE), pro velikost 6, zajišťuje utěsnění proti prachu a nečistotám, poněkud tužší chod
  • S kuličkovou klecí AK (-AK), pro snížení citlivosti na nečistoty, nižší nosnost
  • S podporou vedení klece (-KS), pro vysokou dynamiku ve všech montážních směrech, pro velikosti 3 a 6
